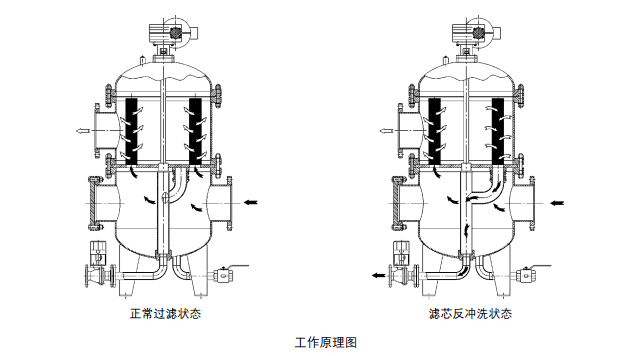

SJZL型反冲洗式自洁式过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显著缩小了过滤器的体积，下腔内安装有反冲洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，最后从出口送出。
本过滤器滤芯采用高强度的Johnson楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内壁上的杂质微粒随水流进入吸盘内并从排污阀排出。特殊设计的Johnson网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束后，电机停止运转，电动排污阀关闭。整个过程中，物料不断流，反洗耗水量少，实现了连续化、自动化生产。
本机特点
● 本过滤器减速机构采用NRV型减速机,外壳采用优质铝合金压铸结构,散热性好、噪声小、重量轻、承载能力大;
● 密封装置采用CVA62.1-85标准增强四氟双端面密封结构，密封性能可靠、使用寿命长、承压能力强；
● 顶部设有自动排气阀，结构紧凑、启闭灵敏；
● 差压取样部分采用D520/7DD型切换差可调式差压控制器，信号反馈正确；
● 滤芯采用高强度Johnson滤网，缝隙精确率高、有效过滤面积大、压降小，反冲洗效率高；
● 滤芯花板采用304不锈钢，与反冲洗吸盘工作界面进行镜面处理；
● 反冲洗吸盘采用增强聚四氟乙烯结构及反冲洗吸盘自整机构，能确保吸盘与滤芯花板的长效密封，增强了反冲洗效果；
● 本过滤器电气控制部分采用P L C可编程控制器，清洗模式采用差压控制、定时控制及手动控制并联模式，清洗程序采用定时定位模式，反洗耗水量小，清洗彻底；
● 电控箱采用立柱式全透屏户外防水型结构。
主要技术参数
● 公称直径：150、200、250、300、350、400、500、600、700、800、900、1000、1200
● 设计压力：1.0MPa(另外有1.6MPa和2.5MPa可供选用）
● 过滤精度：(1)冲孔板结构：≥1000μm (2)复合编织网结构:≥25μm (3)Johnson楔形网：≥50μm
● 差压设定值调节范围：0.02～0.16MPa
● 切换差调节范围：0.035～0.15MPa
● 反冲洗时间设定范围:1～24h
● 压力损失：0.02～0.1MPa
● 工作方式:手动、自动
● 电机参数：380V 50HZ
● 电机功率：0.15～2.2KW

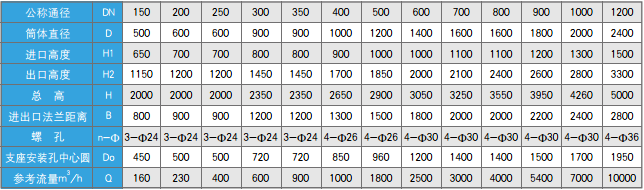

产品外形尺寸
注：本表外形尺寸按左上图( 封头结构）
